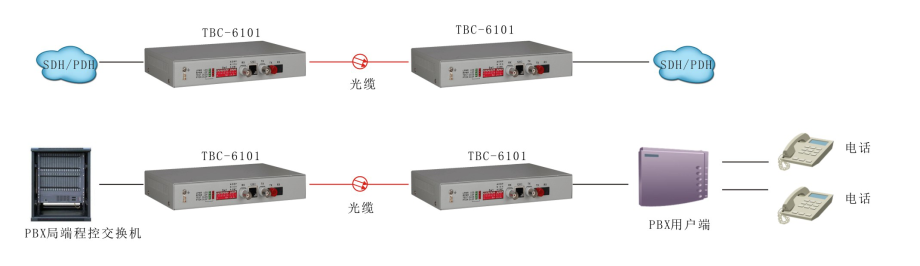

u 适用于单个E1信号的传输距离要求大于1500米的网络环境，通过850nm多模光纤可以将网络延伸至2km以上，通过1310nm单模光纤可以至20km以上。

u 采用大规模芯片，电路简单、功耗低、可靠性高；

u 提供1路E1接口；

u 具有完整的告警及状态指示功能；

u 适应多种电源环境-48VDC或220VAC；

u 体积小巧重量轻，工作稳定可靠、安装方便；

u 可选多模、单模双纤、单模单纤。

发射光功率：–8dBm ～–15dBm；

接收灵敏度：≥–36dBm；
光纤接口：SC、FC型可选；

光路码型：1B1H；
光模块：单纤或双纤可选；适用光纤：单模 1310nm或多模光纤可选；
传输距离：普通40km（最远可达120km）；
E1接口：

标称速率：2048Kbit/s，容差±50ppm；接口码型：HDB3；
接口阻抗：75Ω（非平衡）120Ω（平衡）；接口类型：BNC头；RJ45水晶头；
2048Kbit/s数字接口电气特性：符合ITU-T G.703建议；
抖动转移特性：符合ITU-T G.823建议；
输入抖动容限：符合ITU-T G.823建议；输出抖动：符合ITU-T G.823建议；
工作环境：

工作温度：0℃ ～ 50℃；贮存温度：-40℃ ～ 70℃；
相对湿度：5% ～ 95%无冷凝；大气压力：86 ～ 106Kpa；
供电条件：

电压：交流AC220V  AC180V～240V；
直流DC-48V  DC-36V～-72V；功耗：≤5W；
外形尺寸：115mm*95mm*25mm
选型：光纤接口      SC-单/多模、FC-单模

尺寸：210mm*120mm*30mm

型号	模式	波长nm	传输距离km	发射功率dBm	接收灵敏度dBm	光饱和度dBm	链路损耗dB
TBC-FM6101-02	多模	850	2	-14~-12	≤-25	-12	≥11
TBC-FM6101-04	单模	1310	40	-8~-5	≤-25	-5	≥17
TBC-FM6101-06	单模	1310	60	-5~0	≤-35	-3	≥30
